施工事例 | 自動車教習所様 プロジェクター&電動スクリーン取り付け工事

大阪府内 自動車教習所様

プロジェクター&電動スクリーン設置工事

研修室のプロジェクターが老朽化した事で、本体を入れ替えて、さらに電動のスクリーンを追加で設置しました。

研修室は階段教室状になっているため、天井高が3m以上あり、専門技術者による施工が必要でした。

電動スクリーンのため、まず天井への電源確保と、

プロジェクターから操作盤までのRGBケーブルの配線の引き直しが必要でした。

REPORT 施工レポート

013

電動スクリーン設置のため、近いところにある電灯器具を外し、そこから配線作業をすすめます。

014

今回の電動スクリーンは重量が9kgありますので、天井裏のスラブに落下防止用の金物を取り付け

その延長上にスクリーンを取り付けます。

工事に詳しい専門技術者が担当します。

015

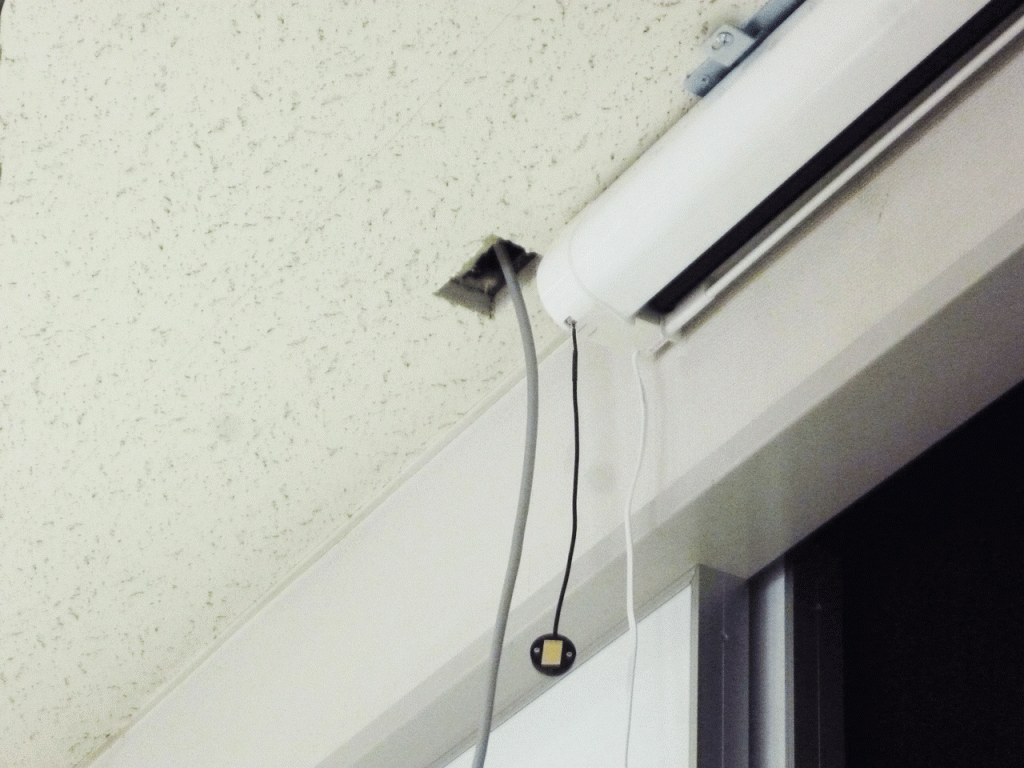

もともと天井付近にはコンセントが無いため、今回の設置に合わせて新たに電源コンセントを設置します。

016

電動スクリーンのACコードをコンセントにつなぎます。

同時にスクリーン操作用の赤外線受信機も設置しました。

017

並行して、プロジェクターを取り付ける位置から操作盤までの配線を行います。

今回の工事は天井裏から壁の中を通し、床まで落としてから操作盤に上げるという経路になりました。

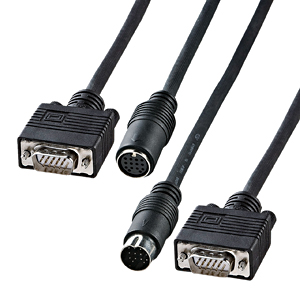

RGBケーブルは先端が大きいため、配線経路が複雑になると、通すことが出来なくなるため

工事用のRGBケーブルを使って配線しました。

KC-K100_MA

018

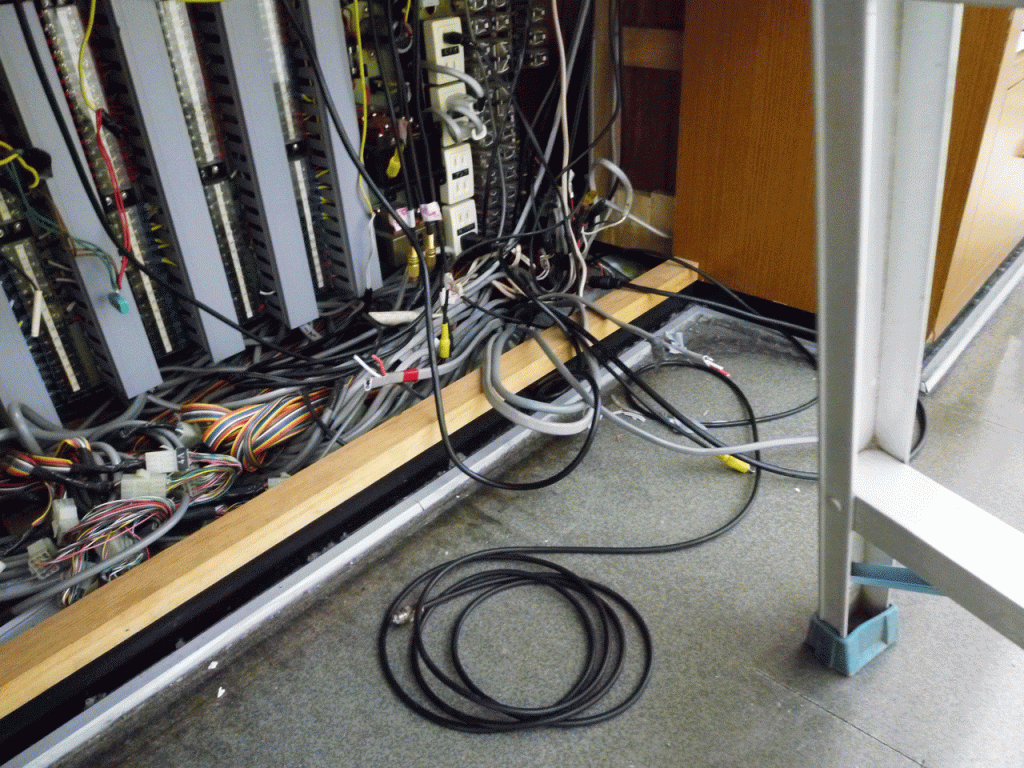

操作盤は映像以外に音響や教習所専用の器具があるため配線がかなり複雑でした。

019

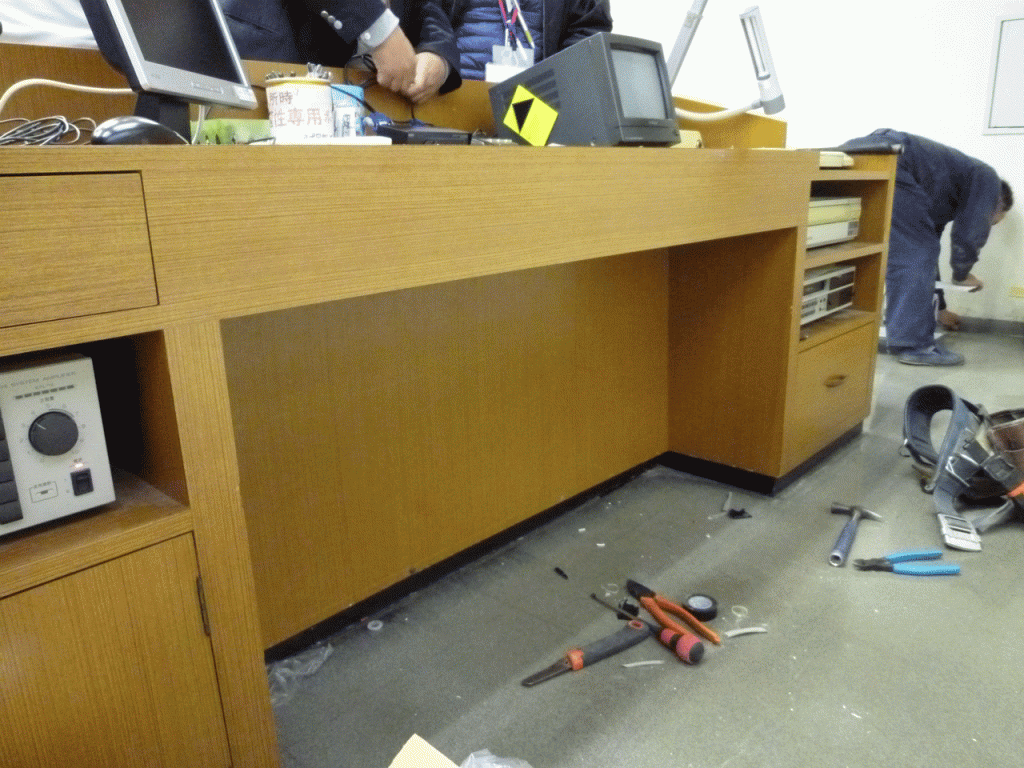

全ての配線が終わり、操作パネル周辺もすっきりと納まることが出来ました。

プロジェクターは、小型化が進んできたとはいえ、ある程度の大きさはあるため、

使用しない時は邪魔になってしまいます。都度、倉庫から出してきて準備するのも面倒ですので

天井設置が一番効率よく使用できる環境になります。

しかし、落下防止工事や、配線工事など専門業者でないと設置が難しい作業になります。

お客様の状況に合わせた工事を専門技術者が担当しますので

堺市、泉佐野市、岸和田市、和泉市でのプロジェクター・スクリーン工事は、

株式会社平善にお任せください。
